?L33QYF-L20型舉升控制閥
用途與特征:
33QYF-L20型舉升控制閥是自卸汽車起舉升作用的控制閥，具有氣動控制功能，配合控制氣閥，可以實現遠距離（駕駛室）操作，氣控舉升閥內還裝有一個安全閥，可以使整個液壓系統壓力限定在額定壓力范圍內，起安全保護作用。
工作原理及圖形符號：
舉升、中停與下降：當自卸汽車需要舉升時，壓縮空氣通過控制氣閥進入舉升控制閥K1控制氣室，閥芯左移，壓力油通過舉升控制閥進入舉升缸下腔，車廂開始舉升；當控制氣閥關閉壓縮空氣時，閥芯回位，壓力油停止向舉升缸供油，車廂中停；當壓縮空氣通過控制氣閥進入舉升控制閥K2控制氣室，閥芯右移，車廂在重力作用下開始下降。該閥的工作原理示意圖如下：

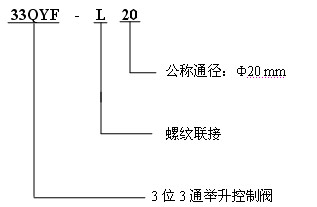

型號說明：
|
|
 |
|
技術參數：
額定壓力：20 Mpa
公稱通徑：Ф20 mm
動作行程：± 8 mm
控制氣壓：0.5 ～ 0.8 Mpa
工作油溫范圍：-20℃ ～ +80℃

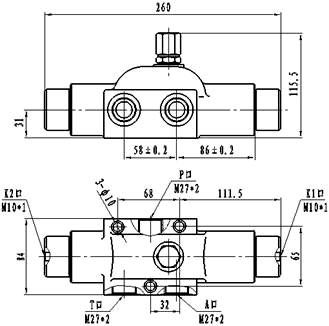

外形及安裝連接尺寸：
