?LQDF－L20型氣控?fù)Q向閥
用途與特征:
QDF-L20型氣控多路閥是我公司新開發的產品，適用于重載自卸車液壓舉升系統。該閥先導控制部分以壓縮空氣為工作介質，分別由換向閥、分流閥、控制氣缸三大結構組成。通過氣缸工作推動換向閥主閥芯的開或閉而轉換機能，在液壓系統中起接通或卸荷作用，即實現自卸車車箱的舉升和下降。
該閥先導控制部分以壓縮空氣為工作介質，通過氣缸動作推動閥芯開閉而轉換工作機能，即實現車廂的舉升中停下降等功能。

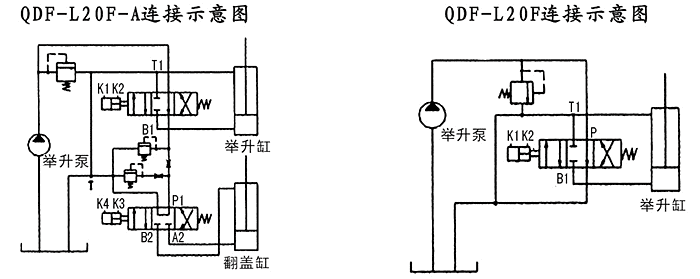

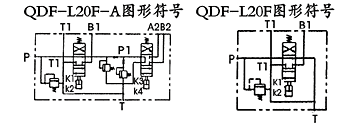

當氣控多路閥處于中間位置時，使車廂舉升位置保持不變，同時系統壓力油供另一組帶附加功能(翻蓋功能)的閥片工作即可實現車廂翻蓋的閉合展開功能。該閥的工作原理示意圖如下

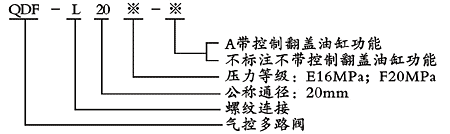

型號說明：

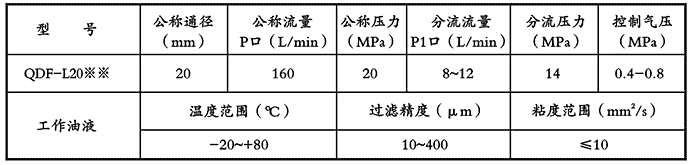

技術參數：
|
|
| 注：油液最高污染等級按GB/T14039之19/16 |
